MTX-sarja
Runsaasti I/O- ja laajennuskapasiteettia
Monipuolinen tulo-/lähtökonfiguraatio
MTX-sarjassa on analogisen ja digitaalisen yhdistelmä. Dante- ja YDIF-liitännät, mikä tarkoittaa, että tuloja ja lähtöjä pitäisi aina olla riittävästi laitteistosi mittakaavaan nähden.

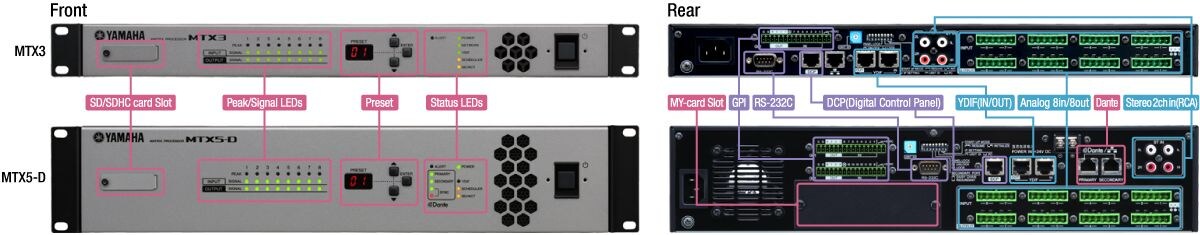

Yleiskatsaus: I/O
MTX- ja MRX-prosessoreiden tulojen ja lähtöjen tarkempi tarkastelu ja yleiskatsaus kussakin prosessorissa käytettävissä olevaan käsittelyyn.

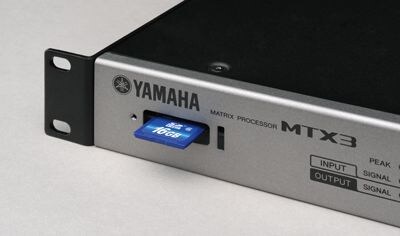

SD-muistikorttipaikka toistoa varten
MTX-sarjan tulo-/lähtökonfiguraatio sopii monenlaisiin sovelluksiin: 8 monotuloa (mikrofoni/linja), 2 stereotuloa (linja) ja 16 digitaalista tuloa YDIF:n kautta. Lähtöpuolella on 8 linjatasoista monolähtöä ja 16 digitaalista lähtöä YDIF:n kautta. MTX-prosessoreissa on myös SD-korttipaikka SD-muistikortille tallennettujen MP3/WAV-tiedostojen toistoa varten. Tapahtuma-aikataulutustoiminnon avulla voit toistaa näitä tiedostoja musiikkina, kuulutuksina tai äänimerkkeinä - tai jopa käynnistää ulkoisia laitteita GPI-ulostulon avulla - ajastettuina aikoina sekä palauttaa MTX:ään tallennettuja esiasetuksia.
Lisää helposti järjestelmän tuloja ja lähtöjä.
EXi8/Exo8 ovat MTX/MRX-sarjan tulo-/lähtölaajentimia. EXi8 muuntaa analogisen mikrofoni- tai linjasignaalin digitaaliseksi ja lähettää sen MTX:ään Yamahan oman YDIF-liitännän kautta. EXi8:n esivahvistimia voidaan kauko-ohjata MTX/MRX-editorista.
EXo8 liitetään järjestelmään myös YDIF:n kautta, ja siinä on 8-kanavainen DA-muunnin, joka muuntaa digitaalisen lähdön korkealaatuiseksi analogiseksi signaaliksi.
MRX7-D digitaalinen verkkojärjestelmä
Käyttämällä MRX7-D:ssä kahta eri verkkotyyppiä voidaan vähentää merkittävästi asennuskustannuksia ja -aikaa. YDIF:n yhdistelmä lyhyempiä järjestelmäyhteyksiä varten ja DANTE:n yhdistelmä suurempia asennuksia varten voi parantaa suunnittelun joustavuutta huomattavasti.
MTX-järjestelmän ääniverkko

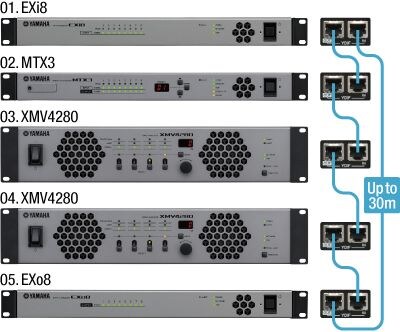

MRX7-D:ssä on YDIF-digitaalinen siirtomuoto; ainutlaatuinen Yamahan oma tekniikka, joka tarjoaa 16-kanavaisen audio- ja word clock siirron tavallisella CAT5 Ethernet-kaapelilla. YDIF:ää voidaan käyttää useiden MRX/MTX-sarjojen ketjutukseen tai audiosignaalin syöttämiseen XMV-sarjan tehovahvistimille hyvin yksinkertaisella kaapeloinnilla jopa 30 metrin päähän.
Jakelutila
- Max. 16-kanavaa ääntä voidaan siirtää ylemmästä streamaus-laitteesta alempaan streamaus-laitteeseen.
Cascade Mode
- Voidaan käyttää 8-kanavaisina cascade-väylinä erityisesti MTX:ää varten.
- Viestintä voi tapahtua usean MTX:n välillä.
Dante MTX:lle (vain MTX5-D, XMV-D)
MRX7-D on varustettu kahdella Dante-portilla, jotka mahdollistavat 16 tulo- ja lähtökanavan @44.1kHZ/48kHz:n kanavien käyttämisen redundantissa verkossa. MRX7-D:n ja Dante-yhteensopivien XMV-D-vahvistimien avulla voidaan luoda sekä yksinkertaisia että suurempia, kehittyneitä Dante-verkkojärjestelmiä.
Audinaten Dante-verkkoääniprotokolla on otettu käyttöön paitsi prosessoreissa ja vahvistimissa myös monissa muissa digitaalisissa audiolaitteissa, kuten Yamahan digitaalisissa mikserikonsoleissa. Ver 3.2:ssa ja uudemmissa versioissa se tukee "Rio-sarjan" ja "Tio 1608-D2" I/O-telineiden HA-ohjausta.Tämä tekee siitä täydellisen selkärangan suuremmille verkotetuille audiojärjestelmille erityisesti siksi, että yhteyksiä ei ole rajoitettu enintään 30 metriin, kuten YDIF:n kanssa, vaan ne voivat siirtää ääntä jopa 100 metrin päähän CAT5e-kaapelilla.
Digitaalinen Dante-verkko käsittelee kaikki ääni- ja ohjaustiedot, joten järjestelmän muuttaminen ja laajentaminen on helppoa. Uusia laitteita voidaan lisätä verkkoon yhdellä CAT5e-kaapelilla ja konfiguroida nopeasti MTX-MRX-editorilla. Dante-verkko tarjoaa erinomaisen järjestelmän joustavuuden sekä runsaasti kapasiteettia tulevia laajennuksia varten.

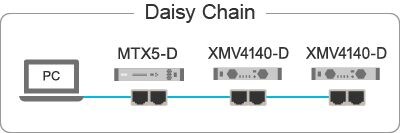

Daisy Chain -verkko
Kun rakennetaan yksinkertaista järjestelmää, jossa on pieni määrä laitteita. On suositeltavaa käyttää Daisy Chain ratkaisua.
Koska Dante voi siirtää sekä ohjaus- että äänisignaalit yhdellä kaapelilla, Daisy Chain -tilassa ei tarvita verkkokytkimiä.

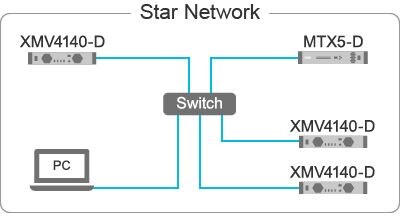

Star Network
Tähtiverkossa jokainen laite on kytketty keskitettyyn keskukseen. Käyttämällä GbE-yhteensopivaa verkkokytkintä voit määrittää laajakaistaisen, laajamittaisen verkon.

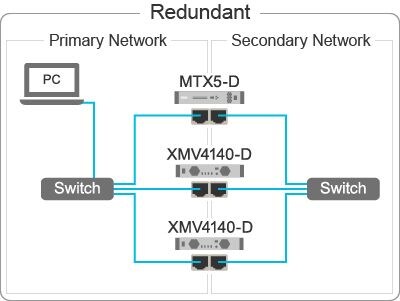

Redundantti verkko
Jos on tarpeen lisätä joustavuutta odottamattomien verkko-ongelmien varalta, on suositeltavaa käyttää redundanttia verkkoa.
Tuki Dante Domain Managerille, AES67:lle ja Dante Device Lockille
Tukee "Dante Domain Manager" -ääniverkkojen yhteenliitettävyysstandardia (päivitys versioon 3.31). Audinate Corporationin "Dante Domain Manager" on nyt myös tuettu. Audinate Corporationin "Dante Domain Manager" on verkonhallintaohjelmisto, joka tarjoaa käyttäjän todennuksen ja roolipohjaiset suojausasetukset. Nyt voit rakentaa turvallisen ja skaalautuvan äänentoistojärjestelmän Dante-infrastruktuurin pohjalta.
MRX7-D-signaaliprosessori tukee nyt AES67-ääniverkon liityntä standardia. Tämä mahdollistaa yhteyden AES67:n kautta ääniverkkoihin, kuten Ravennaan, Q-LANiin tai Livewireen, mikä lisää järjestelmän laajennettavuutta.

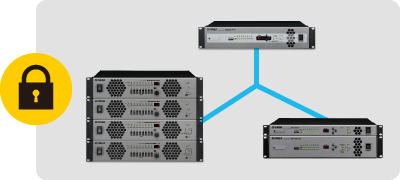

Tuettu on myös Dante Device Lock, joka estää kolmatta osapuolta muuttamasta Dante-asetuksia. Tämä voi lisätä järjestelmän turvallisuutta ympäristöissä, kuten konserttisaleissa, joissa ulkopuolisen käyttäjän odotetaan käyttävän järjestelmää tai tuovan laitteita.
Älykäs, joustava hakujärjestelmä suuriin liiketiloihin
PGM1-hakuasema ja PGX1-hakulaajennin on suunniteltu toimimaan erityisesti MRX7-D- tai MTX5-D-järjestelmien kanssa. Ne toimivat PoE:n avulla ja liittyvät verkkoon Dante-verkon kautta. Jokaista PGM1-yksikköä voidaan laajentaa enintään kahdella PGX1-yksiköllä, ja yhteen järjestelmään voidaan liittää enintään 4 PGM1-yksikköä.

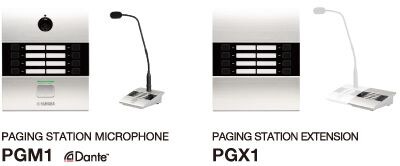

PGM1, PGX1
Yamahan PGM1/PGX1 ovat hakuasemia, joita voidaan käyttää MTX5-D- tai MRX7-D-laitteiden kanssa. Se voidaan kytkeä verkkoon Dante-verkon kautta ja Power Ethernetin tai PoE:n avulla. Tällä videolla näytetään, miten hakuasema asetetaan järjestelmään.
Järjestelmä Esimerkki

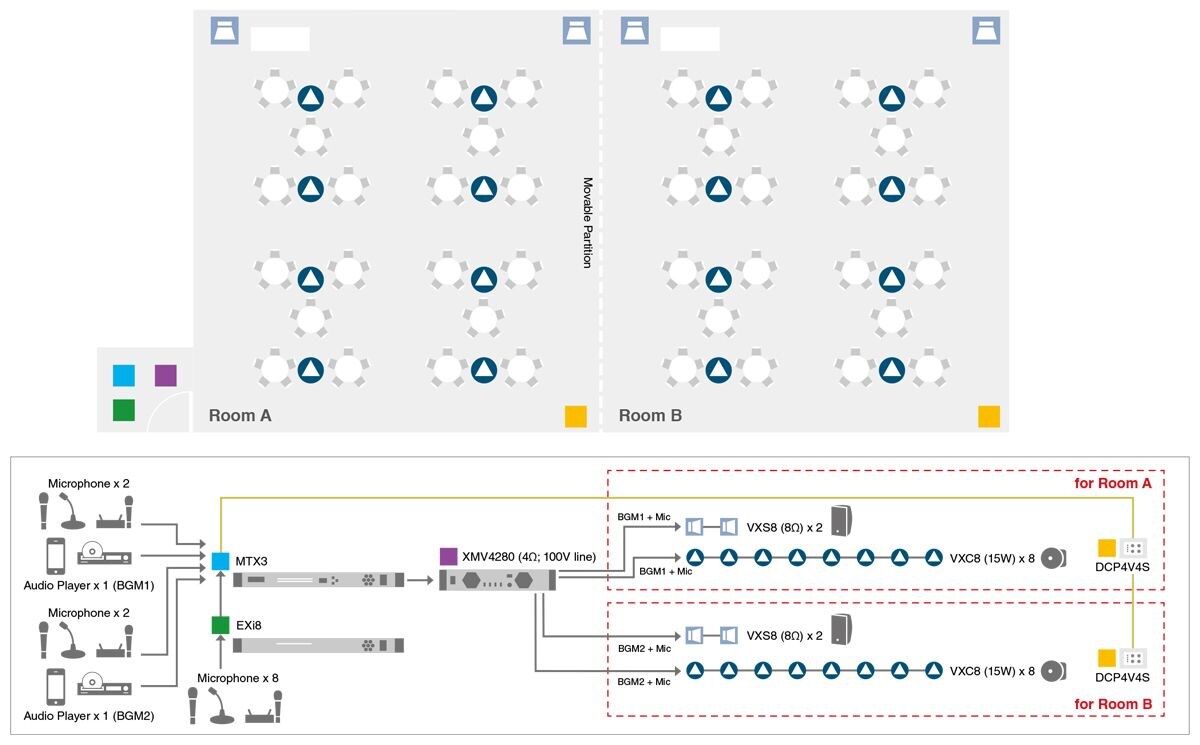

Monitoimisali
Esimerkkihuoneen huonetta A ja huonetta B käytetään tavallisesti itsenäisesti kokouksiin, juhliin tai muihin tapahtumiin, ja siksi ne on varustettu äänentoistojärjestelmillä, joita voidaan käyttää erikseen. Yamaha MTX3 on kätevä matriisiprosessori, joka voi ottaa vastaan tulon useista äänilähteistä ja mikrofoneista ja reitittää äänen määritettyihin kaiutinjärjestelmiin. EXi8 on kätevä esimerkiksi silloin, kun haluat lisätä käytettävissä olevien mikrofonitulojen määrää. Kuhunkin huoneeseen asennetut DCP4V4S-ohjauspaneelit voidaan asettaa niin, että mikrofonien tasoa ja päälle/pois-kytkentää voidaan ohjata kauko-ohjauksella.
Kun väliseinä poistetaan ja huoneet yhdistetään yhdeksi suuremmaksi tilaksi, MTX-MRX Editor -ohjelmistolla esiohjelmoitu sopiva asetus voidaan kutsua esiin yhdellä painikkeella, jolloin järjestelmä voidaan heti asettaa keskusohjaukseen.

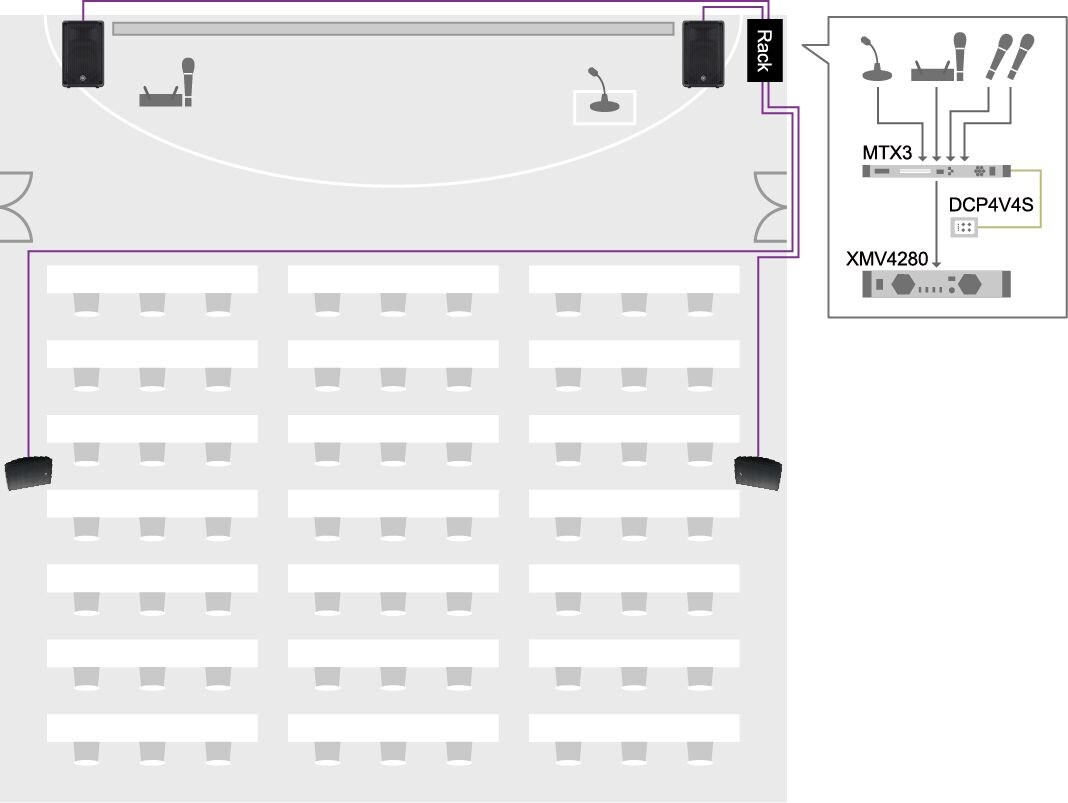

Yksinkertainen esitys Dugan Auto Mixerin avulla.
MTX3:n ja FBS:n neljän Dugan-kanavan käyttö mahdollistaa yksinkertaisen esitysjärjestelmän, joka ei vaadi käyttäjää.
Käyttämällä Dugan automixeriä, käytössä olevien mikrofonien vahvistusta lisätään automaattisesti, kun taas käyttämättömien mikrofonien vahvistusta vähennetään ympäristömelun vuotamisen vähentämiseksi. Tämä parantaa äänen selkeyttä. Teknistä erityisosaamista tai taitoja ei tarvita - mikrofonien vahvistukset säätyvät automaattisesti.
