CD-S2100 Ei jatkava
Tärkeimmässä roolissa äänenlaatu – symmetrinen vasen-oikea–rakenne, erilliset piirit digitaaliselle ja analogiselle signaalille

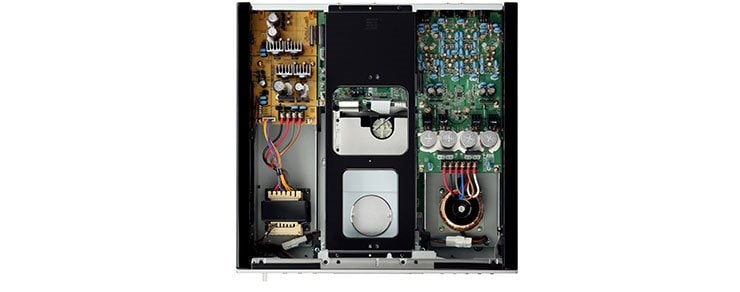

CD-S2100 on rakenteeltaan täysin symmetrinen: pyörivä latausmekanismi on keskellä, digitaalinen virtalähde ja piirilevy ovat vasemmalla puolella, analoginen virtalähde ja piirilevy oikealla. Digitaalinen ja analoginen osa on täysin eristetty toisistaan, mikä estää piirien välisen interferenssin haittavaikutukset. Samalla paino jakautuu ihanteellisesti. Keskiosan kehysrakenne yltää rungon edestä taakse asti, ja etulevy on valmistettu 5 mm paksusta alumiinista. Molemmat tukevoittavat laitteen runkoa ja edistävät levyn vakaata toistoa.

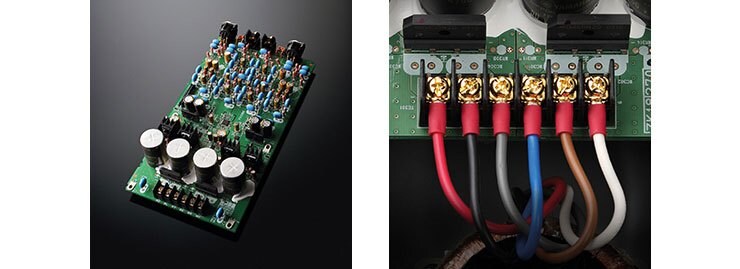

Siirronaikainen signaalihäviö miniminiin – digitaalinen/analoginen piiristö, integroidut virtalähteet, ruuviliittimet
CD-S2100-soittimen sisärakenteessa virtalähdettä ei ole erotettu piirilevyistä, joissa on tehomuunnin; kondensaattorit ovat suoraan kiinni omissa piirilevyissään, digitaalisissa tai analogisissa. Käytössä on siis piirilevyrakenne, johon on integroitu virransyöttöpiiri. Kytkentähäviö on vähäisempi ja impedanssi pienempi, koska teholähteen ja piirilevyn välillä ei tarvita johdotusta ja asennus on tehty suoraan levyyn. Tehomuuntajan johdotuksessa käytetään samaa ruuvityyppistä ratkaisua kuin integroidussa vahvistimessa A-S2100. Suora kytkentä ilman juottamista on hyödyllistä kosketuspisteen häviön ja pienen impedanssin kannalta. Signaali siirtyy vahvistimeen ilman informaatiokatoa luetusta signaalista. Äänentoisto on energistä ja raikkaan avointa – mikä onkin S2100-sarjan tavoite.
Yhden vaiheen I/V-muunninpiiri mahdollistaa suoran analogisen signaalilähdön
Audiosignaalin häviön poistamiseksi CD-S2100-soittimessa on innovatiivinen analoginen piirirakenne. Perinteisissä ratkaisuissa signaali ohjataan DA-muuntimesta analogisena signaalina I/V-muunnospiiriin, joka on monivaiheinen. CD-S2100-soittimessa signaali ohjataan yksivaiheiseen, rakenteeltaan erilliseen I/V-muunninpiiriin. Yksiasteisuus ja jännitteen muutosnopeuteen liittyvät tehokkaat ominaisuudet vähentävät audiosignaalin häviötä verrattuna moniasteiseen I/V-muuntimeen. Lisäksi se vähentää negatiivista takaisinkytkentää, mikä poistaa audiosignaalin vaimentumisen ja edistää luonnollista, ”tilavaa” ääntä. DA-muuntimen jälkeiset piirit huolehtivat tasapainoisesta signaalinvälityksestä piirirakenteessa, jossa plus- ja miinuspuolet ovat symmetriset. Balansoitu liitäntä A-S2100-vahvistimeen, jonka elektronisiin ominaisuuksiin kuuluvat kelluva ja tasapainotettu rakenne, mahdollistaa puhtaan äänentoiston vailla siirtohäviön vaikutuksia.
Erilliset virransyötöt täydellisesti erotetuille digitaalisille ja analogisille puolille
CD-S2100-soittimessa käytetään kaksinkertaista tehonsyöttömuunninta, jota täydentävät erilliset tehomuuntimet digitaaliselle ja analogiselle puolille. Digitaalisen ja analogisen piirin eristäminen toisistaan alkaa jo muuntimen kohdalla, millä estetään signaalipiirien keskinäisen interferenssin ja kohinan aiheuttama äänenlaadun heikkeneminen. Analoginen ääni toistuu poikkeuksellisen selvästi ja vähäkohinaisena. Analogisen puolen tehomuuntaja on toroidimuuntaja, joka edistää tasaista tehonsyöttöä ja vähentää magneettivuon vuotoa. Stabiloitu tehonsyöttöpiiri on täydellisesti eristetty vasemmalla ja oikealla puolella. Näin kanavien erottelu tapahtuu erittäin tehokkaasti – tärkeää hifi-tasoisessa äänentoistossa.

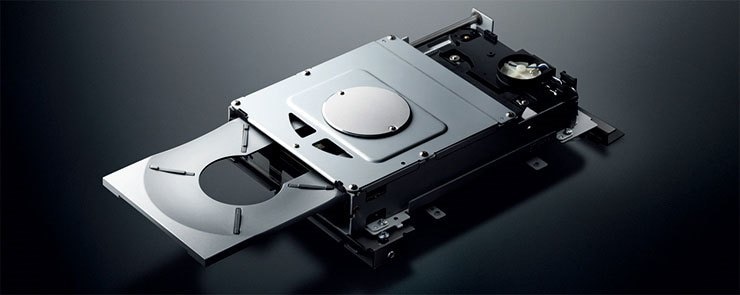

Tarkka CD-mekanismi lukee täsmällisesti ja torjuu värähtelyjä
CD-S2100 käyttää samaa lukumekanismia kuin Yamahan lippulaivamalli CD-S3000. Sen ansiosta levylle tallennettu suuri datamäärä voidaan lukea erittäin tarkasti. Latausmekanismi on edestä ja takaa kiinnitetty runkoon tukevasti painavilla, juuri tähän tarkoitukseen taivutetuilla 1,6 mm paksuilla rautavahvisteisilla ankkureilla. Tukeva kiinnitys estää pyörivää levyä aiheuttamasta tärinää piirilevyihin. Soittimen rakentamisvaiheessa lukupää kiinnitetään runkoon, minkä jälkeen kunkin ankkurin vaakasijoitus säädetään erittäin tarkasti. Se on haastavaa ja hidasta, mutta todistaa, miten tinkimättömästi Yamaha haluaa toteuttaa signaalin lukemisen. Kun mekanismin vähäinenkin kallistuminen estetään, levy pyörii vakaasti ja sen lukeminen onnistuu erittäin tarkasti. Lukupäätä ohjaavan servon kuorman pienentäminen ja servovirran signaaliin aiheuttaman vaikutuksen vähentäminen mahdollistaa signaalin lukemisen puhtaasti ja kohinan vaikutusten vähenemisen. Kuuluviin tulevat artistin pienimmätkin nyanssit.
Tukeva alumiininen CD-kelkka
CD-kelkka on valmistettu jäykästä alumiinista, joka vähentää levyn resonoinnista ja levyä nopeasti pyörittävästä moottorista aiheutuvat värähtelyt. Se edistää audiosignaalin lukutarkkuutta ja hiljaista toimintaa. Tyylikkään muotoilun ja ylellisen tuntuman lisäksi hienosäädimme avaus/sulkumekanismia ristikkomekanismilla, joka pehmentää toimintaa. Tavoittelimme toimintaan tinkimättä luksusta, joka sopii upeaan äänenlaatuun.
Poikkeuksellisen tehokas 32-bittinen DA-muunnin
CD-S2100-soittimen DA-muunnin on ESS Technology Inc:n valmistama ES9016. Valitsimme sen harkittuamme tarkasti kaikkia seikkoja. Se käsittelee tehokkaasti 32-bittistä audiosignaalia ja selviytyy suuresta audiodatamäärästä. Se on vahva alataajuuksissa ja tarkka ylätaajuuksissa. Koska sisäänrakennettu DA-muunnin tuottaa itse oman masterkellonsa, käytössä on myös jitter-särön eli kellovärinän poisto, minkä ansiosta kellovärinä vaikuttaa DA-muunnokseen vain erittäin vähän. 8-kanavainen DA-muunnin on rakennettu sirun sisään, ja se käyttää kahta ero-operaatiota 4-kanavaisilla DA-muuntimilla erikseen oikean ja vasemman kanavan puolella. Tasapainotettu analoginen signaalinkäsittely mahdollistaa poikkeuksellisen hyvän suorituskyvyn ja laadukkaan lähtösignaalin erinomaisella häiriö-kohina–suhteella.
Sisäänrakennetut USB DA-toiminnot, ASIO 2.3 Yamaha Steinberg USB-ohjain
Jotta nykyisistä suuriresoluutioisista äänentoistolähteistä voisi nauttia parhaalla mahdollisella tavalla, suunnittelimme CD-S2100-soittimeen ylivoimaisen hyvän DA-muuntimen ja balansoidun signaalilähdön – ja varustimme laitteen USB DA-toiminnolla, joka sallii digitaalisignaalin ottamisen suoraan esimerkiksi tietokoneesta. USB DA-muunnin käyttää integroitua piiriä, joka on kehitetty varta vasten Yamahaa varten. Siinä on sisäinen masterkello, ja se pystyy vähäjitteriseen signaalinsiirtoon. CD-S2100 tukee ASIO 2.3 -protokollaa, jolla saadaan paras hyöty USB DA-toiminnosta. ASIO 2.3 on ammattilaistason standardiprotokolla digitaaliselle audiolle (DTM), ja sillä on eräs merkittävä etu äänenlaatuun: se pystyy pienempään viiveeseen ja suurempaan läpisyöttöön kuin tavallinen OS-audioajuri. Ajuriohjelmisto on AISO 2.3 Yamaha Steinberg USB Driver*, ja se mahdollistaa laadukkaan toiston digitaalisesta audiodatasta, joka on tallennettu tietokoneeseen. Soitin pystyy käsittelemään digitaaliaudiota, jonka tarkkuus on enintään 192 kHz/24 bittiä. Se tukee DSD-natiivitoistoa.
*Ohjelmisto on ladattavissa ilmaiseksi Yamahan verkkosivustolta.
Virtaviivainen design, puolipeilinäyttö
CD-S2100 on todiste Yamahan sitoutumisesta laadukkaaseen valmistukseen ja pitkästä historiasta musiikki-instrumenttien huippuvalmistajana. Soittimen metallisen etulevyn ja puisten sivulevyjen liitokset ovat taidonnäyte eri materiaalien kauniista yhdistämisestä. CD-kelkassa etulevyn ja kelkan välinen rako on aivan tasainen. Näyttö on puolipeilaava, ja raitatiedot näkyvät kauniisti CD-toiston aikana. Kun virta on sammutettu, näyttö sulautuu etulevyn viimeisteltyyn pintaan.
Beautiful, sleek design and half-mirror display
Inside and out, the CD-S2100 fully demonstrates Yamaha’s commitment to fine craftsmanship, and its long history as a premier maker of musical instruments. In the connections between the front panel and the side wood, masterful use of advanced processing technology beautifully integrates different materials, metal and wood. On the CD tray, the gap between the front panel and the tray is uniformly precise. The display unit is of half-mirror design, with track information beautifully displayed during CD playback, and at the same time, when the power supply is off, it harmonises beautifully with the aluminium hair-line finish of the front panel.
Kaukosäädin – looginen rakenne, miellyttävän tuntuinen
Kaukosäätimessä toistuu alumiinipaneelisen CD-soittimen metallinen muotokieli. Painikkeet on sijoitettu käytön kannalta kätevästi ja loogisesti. Äänenvoimakkuuden ja tulolähteen valitsimet ohjaavat CD-soittimen lisäksi A-S2100-vahvistinta.
